マサル号バタフライ、手動式・吊りヒモ開閉式ダンパー・・・・
  • 木工場、製材工場その他各種工場に於ての集塵工事、各空気輸送、空調、 冷暖房用のダクトに簡単に取付けられる様、製作されたものです。
  • 集塵用として使用の場合は粉塵用口元カウス、ホースバンドは不要、 ダクトホースに簡単に接続できるダンパーです。 又主に、空調用として使用されます。
  • 鋼板製の為、丈夫で耐久力に優れ、量産の為価格が低康です。 (SUS304ステンレス製もあります)
マサル号風量調整ダンパー
No.80-5
マサル号風量調整ダンパー マサル号風量調整ダンパー

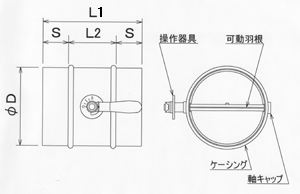

呼び径 寸 法 材 質
D L L2 S
75 73 150 100 25 SS400 SUS304
100 98 220 120 50
125 123 220 120 50
150 148 220 120 50
175 173 220 120 50
200 198 220 120 50
225 223 300 200 50
250 248 300 200 50
300 298 300 200 50
350 348 350 200 75
400 398 400 200 100
別作寸法、外形600mmまで50mmピッチで製作可。  ※両サイドフランジ取付け式もあります。


マサル号風量調整ダンパー

マサル号風量調整ダンパー

マサル号風量調整ダンパー
呼び径 寸 法 材 質
D L L2 S
75 73 200 120 40 SS400 SUS304
100 98 220 120 50
125 123 220 120 50
150 148 220 120 50
175 173 220 120 50
200 198 220 120 50
225 223 300 200 50
250 248 300 200 50
300 298 300 200 50
350 348 350 200 75
400 398 400 200 100
別作寸法、外形600mmまで50mmピッチで製作可。  ※両サイドフランジ取付け式もあります。

マサル号空調ダンパー

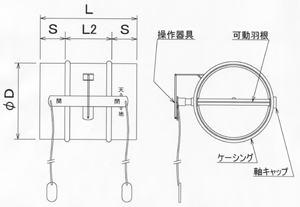

No.80-7 背の届かない高い位置で、手動でダンパーを開閉したい時に大変便利です。
(タテ管・ヨコ管のいずれに取り付けるかをご指示ください。)
注)吊りひもはダクトの高さにより、別途、取り付けてください。高さなど其々違う為、付属していません。
マサル号風量調整ダンパー
呼び径 寸 法 材 質
D L L2 S
150 148 220 120 50 SS400 SUS304
175 173 220 120 50
200 198 220 120 50
250 248 300 120 50
300 298 300 125 50
350 348 350 200 75
400 398 400 200 100
450 448 450 250 100
500 498 500 300 100
550 548 550 350 100
600 598 600 400 100

別作寸法も製作可。 ※吊りヒモはオプション。  ※両サイドフランジ取付け式もあります。
