鋳物ファン／ベルト掛け

　材木及び木屑等　集塵装置用排風機
No.10-1
用途
・送排風機を使用しての、風力輸送及び、集じんを目的とする場合

使用例
・製材及び、木工場の鋸屑、鉋屑等の集じん用
・粉砕機よりの、粉じん、粉炭、その他、粉体物、黒鉛、穀類の集じん及び、もみ殻移送に最適。

風力輸送用風量
・風量（m3/min.）＝輸送物の量（kg/min.）×１．３〜２．２
　１．３＝風で飛び易すいもの
　２．２＝比重の重いもの

静風圧
・０．７５Ｋｐａ〜２．２Ｋｐａダストを含む時

特長
・集じん装置に関しては、風量の関係上、必要とする各機械別
　１台単位とする。
タテ型 [ベルト掛け仕様]

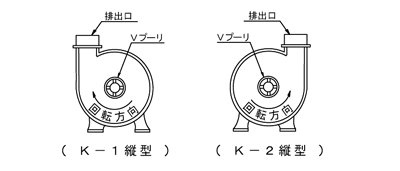

　マサル号排風機タテ型 [ベルト掛け仕様]
マサル号排風機タテ型寸法
型式 ケーシング寸法 吸込口径 排出口径
A
（高さ）		 B
（巾）		 C
（横）		 D
（総巾）		 E
（総長さ）		 F
（）		 G
（）
No.4 340 220 260 350 340 100 100
No.5 393 240 270 400 393 125 125
No.6 445 240 300 440 445 150 150
No.7 520 340 380 550 520 175 175
No.8 600 390 390 610 600 200 200
※この図式はプーリ側から見たものです

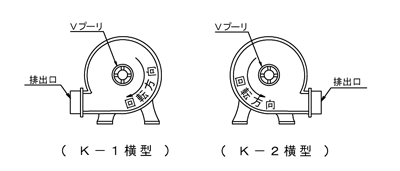

マサル号排風機ヨコ型 [ベルト掛け仕様]

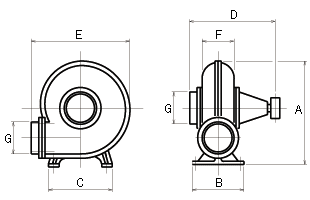

マサル号排風機ヨコ型寸法
型式 ケーシング寸法 吸込口径 排出口径
A
（高さ）		 B
（巾）		 C
（横）		 D
（総巾）		 E
（総長さ）

F
（）

 G
（）
No.4 340 220 260 350 340 100 100
No.5 393 240 270 400 393 125 125
No.6 445 240 300 440 445 150 150
No.7 520 340 380 550 520 175 175
No.8 600 390 390 610 600 200 200
※この図式はプーリ側から見たものです。
※品切れ等の型式も有りますのでお問い合わせください。
