材木及び木屑等 集塵装置用排風機
No.10-2
用途
・送排風機を使用しての、風力輸送及び、集じんを目的とする場合
使用例
・製材及び、木工場の鋸屑、鉋屑等の集じん用
・粉砕機よりの、粉じん、粉炭、その他、粉体物、黒鉛、穀類の
集じん及び、輸送
風力輸送用風量
・風量（m
3
/min.）＝輸送物の量（kg/min.）×１．３〜２．２
１．３＝風で飛び易すいもの
２．２＝比重の重いもの
静風圧
・０．７５Ｋｐａ〜２．２Ｋｐａを含む時
特長
・集じん装置に関しては、風量の関係上、必要とする各機械別
１台単位とする。

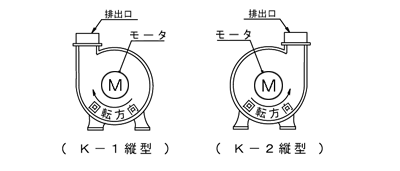

ヨコ型 [モータ直結仕様]
マサル号排風機タテ型 [モータ直結仕様]

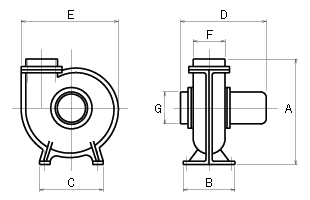

マサル号排風機タテ型寸法
型式
ケーシング寸法
吸込口径
排出口径
A
（高さ）
B
（巾）
C
（横）
D
（総巾）
E
（総長さ）
F
（
）
G
（
）
No.4
340
220
260
350
340
100
100
No.5
393
240
270
420
393
125
125
No.6
445
240
300
450
445
150
150
※この図式はモータ側から見たものです

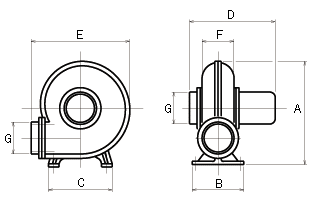

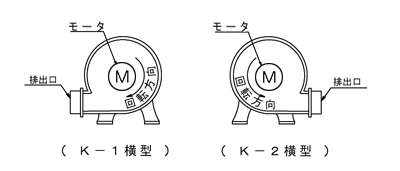

マサル号排風機ヨコ型 [モータ直結仕様]
マサル号排風機ヨコ型寸法
型式
ケーシング寸法
吸込口径
排出口径
A
（高さ）
B
（巾）
C
（横）
D
（総巾）
E
（総長さ）
F
（
）
G
（
）
No.4
340
220
260
380
340
100
100
No.5
393
240
270
420
393
125
125
No.6
445
240
300
450
445
150
150
※この図式はモータ側から見たものです
｜
